Vysokoteplotné rúrkové pece série RHTH/RHTV Ďalšie fotografie

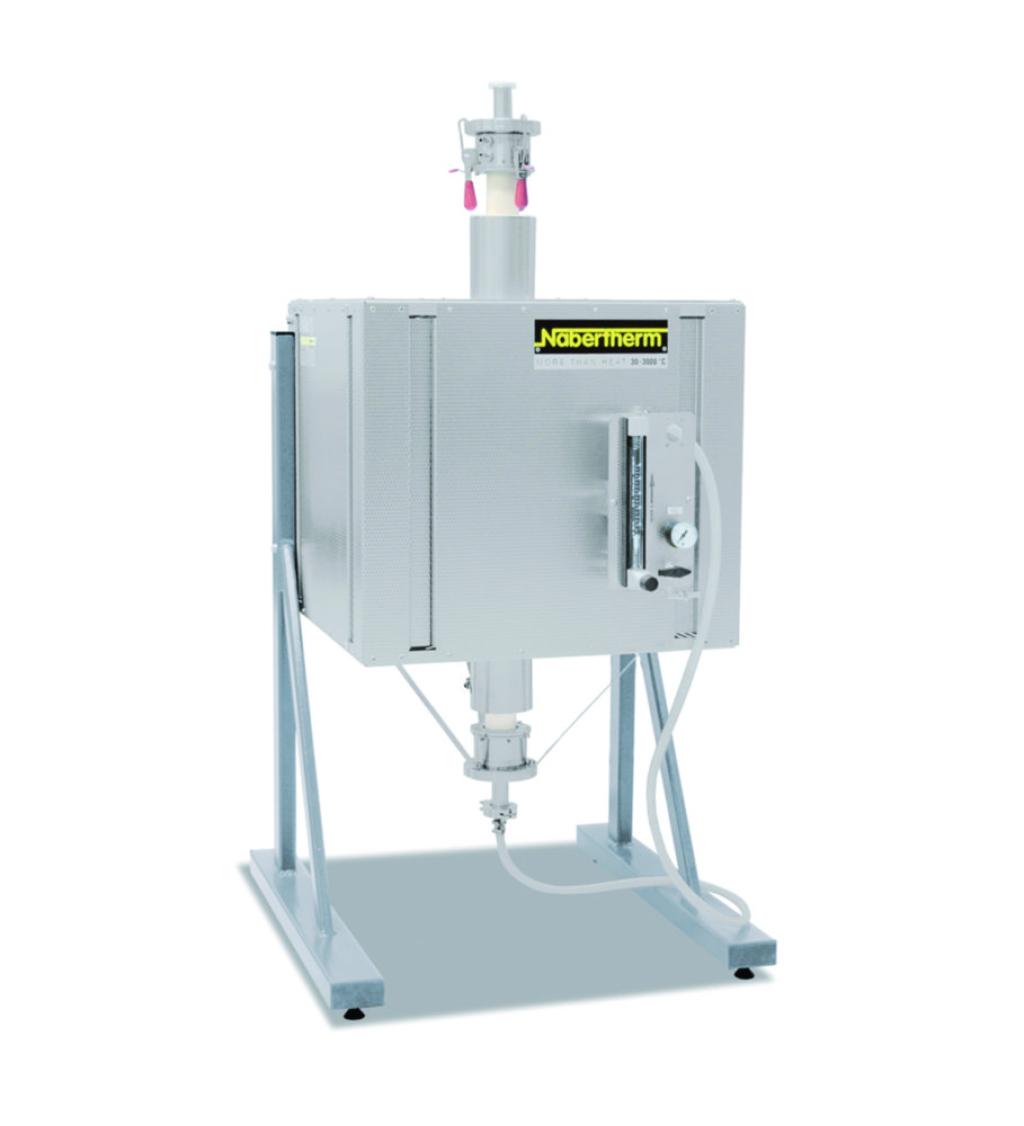

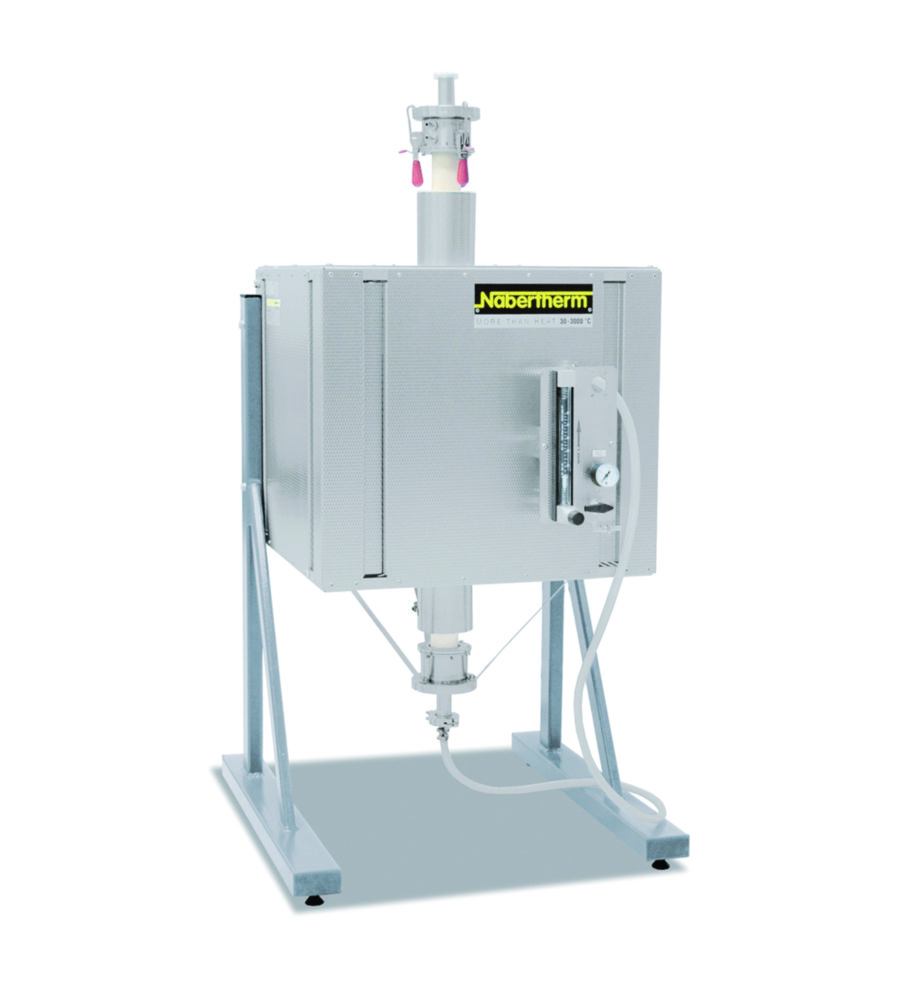

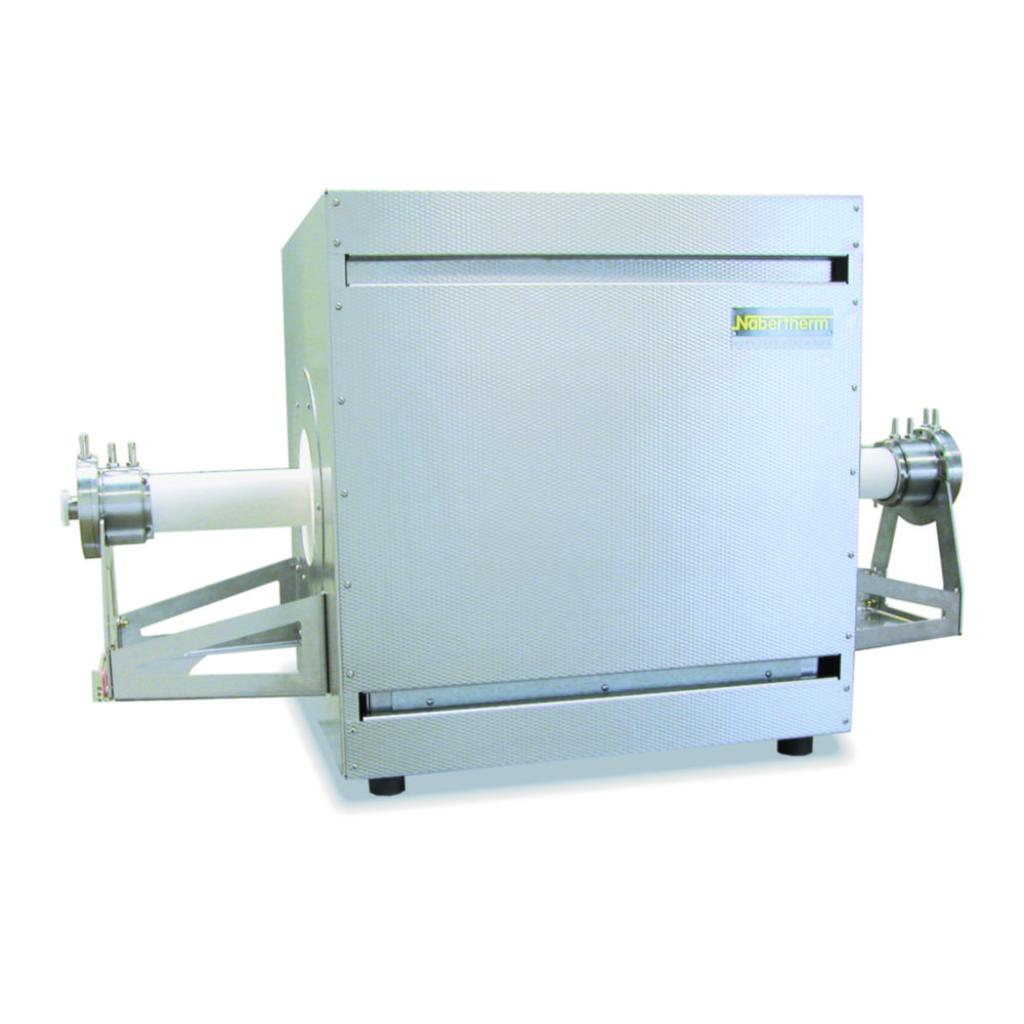

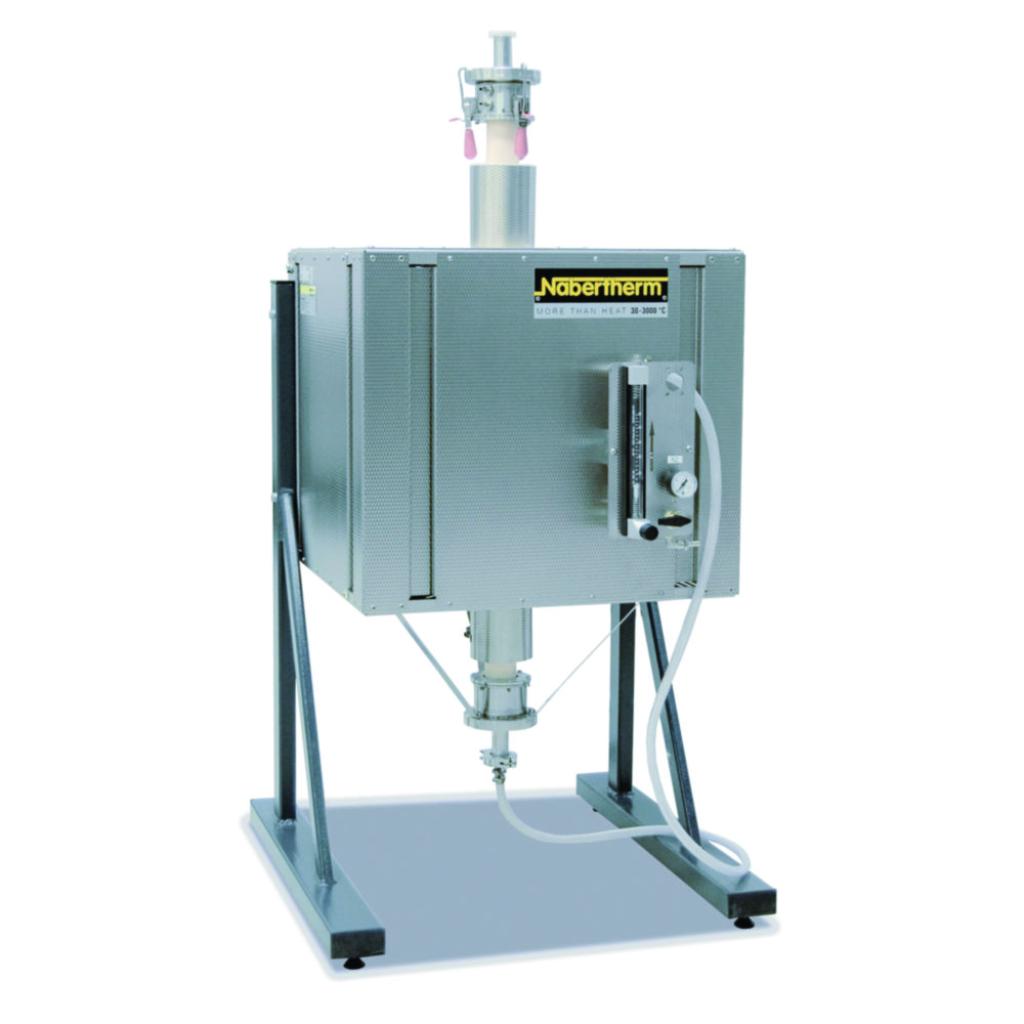

Vysokoteplotné rúrkové pece série RHTH/RHTV

Vysokoteplotné rúrkové pece sú k dispozícii v horizontálnom (typ RHTH) alebo vertikálnom (typ RHTV) vyhotovení. Vysokokvalitné izolačné materiály z vákuovo tvarovaných vláknitých dosiek umožňujú energeticky úspornú prevádzku a rýchly čas ohrevu vďaka nízkej akumulácii tepla a tepelnej vodivosti. Pomocou rôznych systémov prívodu plynu možno operácie vykonávať v atmosfére ochranného plynu, vo vákuu alebo dokonca s horľavými plynmi.
  • Tmax 1600 °C, 1700 °C alebo 1800 °C

  • Vykurovacie telesá MoSi2, montované vertikálne na jednoduchú výmenu

  • Izolácia pomocou vákuovo tvarovaných dosiek z keramických vlákien

  • Obdĺžnikový vonkajší kryt so štrbinami na konvekčné chladenie

  • Modely RHTV so závesmi na montáž na stenu

  • Kryt z plechov z nehrdzavejúcej ocele s textúrou

  • Keramická pracovná rúra z materiálu C 799 vrátane vláknových zátok prevádzka pod vzduchom

  • Termočlánok typu B

  • Rozvádzač oddelený od pece v samostatnej podlahovej skrini

  • Rozvádzač s riadiacou jednotkou

  • Možné varianty regulátora sú programovateľné B 500, C 550 a P 570 (trojky) s nastaviteľnými rampami a časmi udržania.

  • Regulátor obmedzenia prekročenia teploty s manuálnym resetom pre triedu tepelnej ochrany 2 podľa EN 60519-2 ako obmedzovač teploty na ochranu pece a záťaže

  • Izolácia len z materiálov, ktoré sú klasifikované ako nerakcinogénne podľa TRGS 905, trieda 1 alebo 2

  • Štandardné napájanie 400 V 3/N/PE 50/60 Hz


Rozmery bez rúry.

Voliteľné:
  • Regulácia náplne s meraním teploty v pracovnej trubici a v komore pece za trubicou

  • Alternatívne pracovné trubice navrhnuté podľa požiadaviek procesu

  • Zobrazenie vnútornej teploty v trubici s prídavným termočlánkom

  • Plynotesné príruby na prevádzku v ochrannom plyne a vákuu

  • Manuálny alebo automatický systém prívodu plynu

  • Troj- alebo päťzónová regulácia na optimalizáciu rovnomernosti teploty

  • Spätný ventil na výstupe plynu zabraňuje vnikaniu falošného vzduchu
Zvoľte variant
Výrobca
  • Nabertherm GmbH
Kategória

Varianty produktu

Názov Katalógové číslo / Kód produktu
Height ( mm ) Weight ( g ) Width ( mm ) Depth ( mm ) Type Max. temperature ( °C ) Dimensions (WxDxH) Rated capacity ( W ) Safety Data Sheet Length tube ( mm ) Length tube heated ( mm ) Max. ext. tube Ø ( mm )
Kusy v balení Cena bez DPH
Obrázek produktové varianty RHTH 50/150/17/P570
4660568 / RH152V72AN
Height ( mm )
640 mm
Weight ( g )
70 kg
Width ( mm )
470 mm
Depth ( mm )
480 mm
Type
RHTH 50/150/17/P570
Max. temperature ( °C )
1700 °C
Dimensions (WxDxH)
470 x 480 x 640 mm
Rated capacity ( W )
5400 W
Safety Data Sheet
https://sw.llg.de/search?search=4660568
Length tube ( mm )
380 mm
Length tube heated ( mm )
150 mm
Max. ext. tube Ø ( mm )
50 mm
Kusy v balení
1
Na otázku
Obrázek produktové varianty RHTH 50/150/18/P570
4660569 / RH152V82AN
Height ( mm )
640 mm
Weight ( g )
70 kg
Width ( mm )
470 mm
Depth ( mm )
480 mm
Type
RHTH 50/150/18/P570
Max. temperature ( °C )
1800 °C
Dimensions (WxDxH)
470 x 480 x 640 mm
Rated capacity ( W )
5400 W
Safety Data Sheet
https://sw.llg.de/search?search=4660569
Length tube ( mm )
380 mm
Length tube heated ( mm )
150 mm
Max. ext. tube Ø ( mm )
50 mm
Kusy v balení
1
Na otázku
Obrázek produktové varianty RHTH 80/300/17/P570
4660570 / RH282V72AN
Height ( mm )
640 mm
Weight ( g )
90 kg
Width ( mm )
620 mm
Depth ( mm )
550 mm
Type
RHTH 80/300/17/P570
Max. temperature ( °C )
1700 °C
Dimensions (WxDxH)
620 x 550 x 640 mm
Rated capacity ( W )
9000 W
Safety Data Sheet
https://sw.llg.de/search?search=4660570
Length tube ( mm )
530 mm
Length tube heated ( mm )
300 mm
Max. ext. tube Ø ( mm )
80 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTH 80/300/18/P570
4660571 / RH282V82AN
Height ( mm )
640 mm
Weight ( g )
90 kg
Width ( mm )
620 mm
Depth ( mm )
550 mm
Type
RHTH 80/300/18/P570
Max. temperature ( °C )
1800 °C
Dimensions (WxDxH)
620 x 550 x 640 mm
Rated capacity ( W )
9000 W
Safety Data Sheet
https://sw.llg.de/search?search=4660571
Length tube ( mm )
530 mm
Length tube heated ( mm )
300 mm
Max. ext. tube Ø ( mm )
80 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTH 120/600/17/P570
4660572 / RH322V72AN
Height ( mm )
640 mm
Weight ( g )
110 kg
Width ( mm )
920 mm
Depth ( mm )
550 mm
Type
RHTH 120/600/17/P570
Max. temperature ( °C )
1700 °C
Dimensions (WxDxH)
920 x 550 x 640 mm
Rated capacity ( W )
14400 W
Safety Data Sheet
https://sw.llg.de/search?search=4660572
Length tube ( mm )
830 mm
Length tube heated ( mm )
600 mm
Max. ext. tube Ø ( mm )
120 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTH 120/600/18/P570
4660573 / RH322V82AN
Height ( mm )
640 mm
Weight ( g )
110 kg
Width ( mm )
920 mm
Depth ( mm )
550 mm
Type
RHTH 120/600/18/P570
Max. temperature ( °C )
1800 °C
Dimensions (WxDxH)
920 x 550 x 640 mm
Rated capacity ( W )
14400 W
Safety Data Sheet
https://sw.llg.de/search?search=4660573
Length tube ( mm )
830 mm
Length tube heated ( mm )
600 mm
Max. ext. tube Ø ( mm )
120 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTV 50/150/17/P570
4660574 / RV152V72AN
Height ( mm )
510 mm
Weight ( g )
70 kg
Width ( mm )
500 mm
Depth ( mm )
650 mm
Type
RHTV 50/150/17/P570
Max. temperature ( °C )
1700 °C
Dimensions (WxDxH)
500 x 650 x 510 mm
Rated capacity ( W )
5400 W
Safety Data Sheet
https://sw.llg.de/search?search=4660574
Length tube ( mm )
380 mm
Length tube heated ( mm )
150 mm
Max. ext. tube Ø ( mm )
50 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTV 50/150/18/P570
4660575 / RV152V82AN
Height ( mm )
510 mm
Weight ( g )
70 kg
Width ( mm )
500 mm
Depth ( mm )
650 mm
Type
RHTV 50/150/18/P570
Max. temperature ( °C )
1800 °C
Dimensions (WxDxH)
500 x 650 x 510 mm
Rated capacity ( W )
5400 W
Safety Data Sheet
https://sw.llg.de/search?search=4660575
Length tube ( mm )
380 mm
Length tube heated ( mm )
150 mm
Max. ext. tube Ø ( mm )
50 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTV 120/600/17/P570
4660576 / RV322V72AN
Height ( mm )
960 mm
Weight ( g )
110 kg
Width ( mm )
580 mm
Depth ( mm )
650 mm
Type
RHTV 120/600/17/P570
Max. temperature ( °C )
1700 °C
Dimensions (WxDxH)
580 x 650 x 960 mm
Rated capacity ( W )
19000 W
Safety Data Sheet
https://sw.llg.de/search?search=4660576
Length tube ( mm )
830 mm
Length tube heated ( mm )
600 mm
Max. ext. tube Ø ( mm )
120 mm
Kusy v balení
1
Na otázku
Obrázek produktové varianty RHTV 120/600/18/P570
4660577 / RV322V82AN
Height ( mm )
960 mm
Weight ( g )
110 kg
Width ( mm )
580 mm
Depth ( mm )
650 mm
Type
RHTV 120/600/18/P570
Max. temperature ( °C )
1800 °C
Dimensions (WxDxH)
580 x 650 x 960 mm
Rated capacity ( W )
19000 W
Safety Data Sheet
https://sw.llg.de/search?search=4660577
Length tube ( mm )
830 mm
Length tube heated ( mm )
600 mm
Max. ext. tube Ø ( mm )
120 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTV 80/300/17/P570
4660578 / RV282V72AN
Height ( mm )
660 mm
Weight ( g )
90 kg
Width ( mm )
580 mm
Depth ( mm )
650 mm
Type
RHTV 80/300/17/P570
Max. temperature ( °C )
1700 °C
Dimensions (WxDxH)
580 x 650 x 660 mm
Rated capacity ( W )
10300 W
Safety Data Sheet
https://sw.llg.de/search?search=4660578
Length tube ( mm )
530 mm
Length tube heated ( mm )
300 mm
Max. ext. tube Ø ( mm )
80 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTV 80/300/18/P570
4660579 / RV282V82AN
Height ( mm )
660 mm
Weight ( g )
90 kg
Width ( mm )
580 mm
Depth ( mm )
650 mm
Type
RHTV 80/300/18/P570
Max. temperature ( °C )
1800 °C
Dimensions (WxDxH)
580 x 650 x 660 mm
Rated capacity ( W )
10300 W
Safety Data Sheet
https://sw.llg.de/search?search=4660579
Length tube ( mm )
530 mm
Length tube heated ( mm )
300 mm
Max. ext. tube Ø ( mm )
80 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTH 50/150/16/P570
9764560 / RH152V62AN
Height ( mm )
640 mm
Weight ( g )
70 kg
Width ( mm )
470 mm
Depth ( mm )
480 mm
Type
RHTH 50/150/16/P570
Max. temperature ( °C )
1600 °C
Dimensions (WxDxH)
470 x 480 x 640 mm
Rated capacity ( W )
5400 W
Safety Data Sheet
https://sw.llg.de/search?search=9764560
Length tube ( mm )
380 mm
Length tube heated ( mm )
150 mm
Max. ext. tube Ø ( mm )
50 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTH 80/300/16/P570
9764561 / RH282V6AN3
Height ( mm )
640 mm
Weight ( g )
90 kg
Width ( mm )
620 mm
Depth ( mm )
550 mm
Type
RHTH 80/300/16/P570
Max. temperature ( °C )
1600 °C
Dimensions (WxDxH)
620 x 550 x 640 mm
Rated capacity ( W )
9000 W
Safety Data Sheet
-
Length tube ( mm )
530 mm
Length tube heated ( mm )
300 mm
Max. ext. tube Ø ( mm )
80 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTH 120/600/16/P570
9764562 / RH322V62AN
Height ( mm )
640 mm
Weight ( g )
110 kg
Width ( mm )
920 mm
Depth ( mm )
550 mm
Type
RHTH 120/600/16/P570
Max. temperature ( °C )
1600 °C
Dimensions (WxDxH)
920 x 550 x 640 mm
Rated capacity ( W )
14400 W
Safety Data Sheet
https://sw.llg.de/search?search=9764562
Length tube ( mm )
830 mm
Length tube heated ( mm )
600 mm
Max. ext. tube Ø ( mm )
120 mm
Kusy v balení
1
Na otázku
Obrázek produktové varianty RHTV 50/150/16/P570
9764563 / RV152V62AN
Height ( mm )
510 mm
Weight ( g )
70 kg
Width ( mm )
500 mm
Depth ( mm )
650 mm
Type
RHTV 50/150/16/P570
Max. temperature ( °C )
1600 °C
Dimensions (WxDxH)
500 x 650 x 510 mm
Rated capacity ( W )
5400 W
Safety Data Sheet
https://sw.llg.de/search?search=9764563
Length tube ( mm )
380 mm
Length tube heated ( mm )
150 mm
Max. ext. tube Ø ( mm )
50 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTV 80/300/16/P570
9764564 / RV282V62AN
Height ( mm )
660 mm
Weight ( g )
90 kg
Width ( mm )
580 mm
Depth ( mm )
650 mm
Type
RHTV 80/300/16/P570
Max. temperature ( °C )
1600 °C
Dimensions (WxDxH)
580 x 650 x 660 mm
Rated capacity ( W )
10300 W
Safety Data Sheet
https://sw.llg.de/search?search=9764564
Length tube ( mm )
530 mm
Length tube heated ( mm )
300 mm
Max. ext. tube Ø ( mm )
80 mm
Kusy v balení
-
Na otázku
Obrázek produktové varianty RHTV 120/600/16/P570
9764565 / RV322V62AN
Height ( mm )
960 mm
Weight ( g )
110 kg
Width ( mm )
580 mm
Depth ( mm )
650 mm
Type
RHTV 120/600/16/P570
Max. temperature ( °C )
1600 °C
Dimensions (WxDxH)
580 x 650 x 960 mm
Rated capacity ( W )
19000 W
Safety Data Sheet
https://sw.llg.de/search?search=9764565
Length tube ( mm )
830 mm
Length tube heated ( mm )
600 mm
Max. ext. tube Ø ( mm )
120 mm
Kusy v balení
-
Na otázku

Technické špecifikácie

Power supply frequency 50/60 Hz
Max. voltage 480 V
Min. voltage 380 V
Power supply 380 ... 480 V, 50/60 Hz
Type of auxiliary energy Mains connection
UNSPSC 40101805

Fotografie

Vysokoteplotné rúrkové pece série RHTH/RHTV Vysokoteplotné rúrkové pece série RHTH/RHTV Vysokoteplotné rúrkové pece série RHTH/RHTV

Otázka k produktu

Podobné produkty

Zvoľte, kam bude tovar pridaný

Prihlásenie
